QDD-400G-ZRP-S= QSFP-DD transceiver module, coherent DCO, 400G-ZR+ QDD-400G-ZRP-S | 思科400G光模块 | Cisco QDD-400G-ZRP-S | Cisco 400G Digital Coherent Optics QSFP-DD Optical Modules 80km-120km

QDD-400G-ZRP-S=

Cisco在Cisco®可插拔产品组合中提供了一系列全面的可插拔光学模块。各种各样的模块为所有类型的接口提供了灵活且经济高效的选项。Cisco提供一系列GBIC、SFP、XFP、SFP+、CXP、CFP、Cisco CPAK和QSFP+可插拔模块。这些小型模块化光学接口收发器为数据中心、校园、城域接入和环形网络、存储区域网络和长途网络中的一系列应用提供了方便且经济高效的解决方案。近年来，随着创新步伐的加快，思科向市场推出了模拟DWDM CFP2接口。随着400G数字相干QSFP-DD可插拔光学模块的推出，思科产品组合的最新成员进一步扩大了这一界限。

产品概述

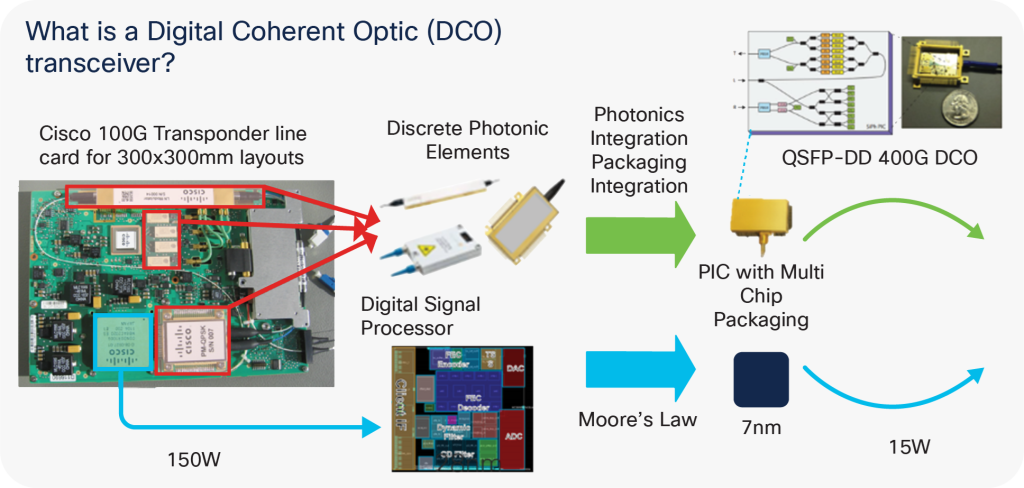

Cisco现在提供一系列全新的400G数字相干QSFP-DD收发器。思科已经提供了一系列能够支持高达200 Gbps波长的数字相干CFP2收发器。由于采用7nm制造工艺的技术的小型化和硅光子技术的创新，现在可以在QSFP-DD形状因子内挤压400G的数字相干WDM接口。

有两种产品可供选择：

1.ZR变体

2.ZR Plus车型

QDD ZR概述

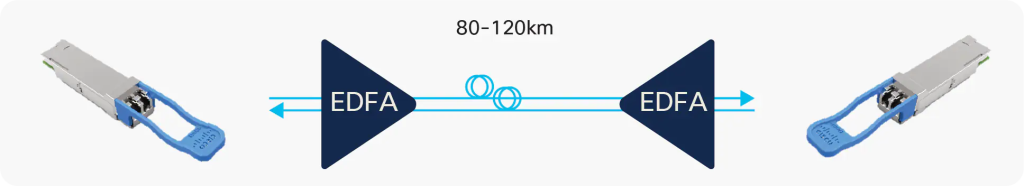

QSFP-DD ZR变体符合OIF MSA，允许与符合相同MSA标准的等效组件兼容。ZR标准的关键应用是允许使用多路复用器/多路复用器和放大器在点对点拓扑中传输400G波长，传输距离可达120km，如下所示。

在该产品变体中，可插拔模块可以支持与主机卡的400GE和4x 100GE接口。

QDD ZR Plus概述

QSFP-DD ZR Plus变体符合OpenZR+MSA，允许在端点之间使用多个扩增位点来应对从区域到长途的距离。该变体还在OpenZR+MSA定义的基础上提供调制方案、TX滤波器整形和波特率方面的多种配置选项。

由于高性能的O-FEC算法，该变体也是能够达到最长传输距离的变体。

它能够支持60G波特率、QPSK、8-QAM和16-QAM调制方案，以应对每波长200G（QPSK）、300G（8-QAM）和400G（16-QAM）的传输容量。

它还能够支持利用QPSK调制方案在~30G波特下的100G信号，以及16QAM（~30Gbaud）和8QAM（~40Gbaud）下的200G信号。

从信号整形模式来看，支持两种不同的配置（具有或不具有Tx整形）以应对不同的滤波要求。

特点和优点

随着线卡端口变得通用，有可能设计出针对400G优化的新线卡，因为只要更换可插拔端口，该端口就可以支持低至100G的比特率，以确保与上一代路由器的向后兼容性。此外，IPoDWDM选件（仅通过使用400G ZR/ZR+光学器件即可获得）首次提供了相同密度的灰色线卡，最终解决了在集成优势和最大化路由器线卡吞吐量之间进行选择的常见困境。

一些网络运营商在认识到从100G的努力中吸取的教训后，选择在400G采用不同的方法。2016年底，这些网络运营商和一些供应商将400G确定为行业的一个交叉点，以支持与新兴的高容量客户端光学器件（如QSFP-DD）相同形状的相干光学器件。在不到一年的时间里，OIF定义了400ZR接口的大部分技术细节，这有助于推动行业对可插拔、可互操作的一致接口的投资。

一项关键要求是在保持相同的QSFP-DD/OSFP形状因子的同时，容纳超过120公里的超大规模DCI链路。对400G标准化工作的调查表明，OpenROADM的元素可以为400ZR标准提供基于标准的高性能补充。因此，业界开始考虑下一个逻辑步骤，即将这些经过审查的规范结合起来，实现解决120公里以外的400G以太网中心解决方案的目标。这将有助于将超规模DCI从边缘扩展到区域距离，并扩大模块供应商的可寻址市场，从而提供更大的规模经济，使整个分销链受益。400ZR标准与OpenROADM元素的结合被称为OpenZR+。

Cisco 400G Digital Coherent Optics QSFP-DD Optical Modules Data Sheet ( 官方英文参数 )

Ordering information

QSFP Double-Density Digital Coherent Optical Modules 400G
