N7K-SUP1=,Cisco Nexus 7000 Supervisor Module, Includes External 8Gb flash Spare|Cisco Nexus 7000监控模块,包括外部8Gb闪存备用
N7K-SUP1=
Cisco®Nexus 7000交换机引擎模块(图1)可在可扩展数据中心网络中扩展Cisco Nexus 700交换机系统的控制平面和数据平面服务。

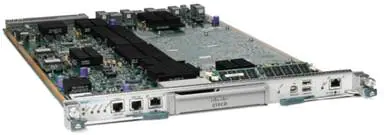

图1.Cisco Nexus 7000交换机引擎模块
![N7K-SUP1=](https://www.jhj.cn/wp-content/uploads/2022/10/image-78.png)
产品概述
Cisco Nexus 7000交换机包括一个模块化数据中心级产品线,该产品线专为高度可扩展的万兆以太网网络设计,其结构架构可扩展到每秒15兆比特(Tbps)以上。它旨在满足最关键的数据中心的要求,提供持续的系统操作和虚拟化、普及的服务。Cisco Nexus 7000交换机基于经过验证的操作系统,具有增强的功能,可提供实时系统升级,具有卓越的可管理性和可维护性。其创新设计旨在支持端到端数据中心连接,将IP、存储和进程间通信(IPC)网络整合到单个以太网结构上。
Cisco Nexus 7000监控模块旨在为Cisco Nexus 7000系列机箱提供可扩展的控制平面和管理功能。它基于双核处理器,通过利用双核的灵活性和功率扩展控制平面。监督员控制第2层和第3层服务、冗余功能、配置管理、状态监控、电源和环境管理等。它为所有线路卡的系统结构提供集中仲裁。完全分布式的转发体系结构允许管理员支持透明升级到具有更高转发能力的I/O和结构模块。监督员采用了创新的专用连接管理处理器(CMP),以支持整个系统的远程管理和故障排除。一个完全冗余的系统需要两个监控器,其中一个监控器模块作为活动设备运行,另一个处于热备用模式,为数据中心级产品提供了卓越的高可用性功能。
功能和优点
监控模块
Cisco Nexus 7000 Supervisor Module提供了一整套功能,可满足最苛刻的数据中心部署需求。
● 连续系统运行
◦ 主动和备用主管
◦ 分段和冗余带外资源调配和管理路径
◦ 管理平面的虚拟化
◦ 使用嵌入式控制平面数据包分析器进行集成诊断和协议解码
● 可升级的体系结构
◦ 完全解耦控制平面和数据平面,模块上无硬件转发
◦ 分布式转发体系结构,允许独立升级管理器和结构统一结构就绪
◦ 透明的升级能力;设计支持40千兆和100千兆以太网
● 卓越的运营效率
◦ 系统定位器和信标LED用于简化操作
◦ 专用带外管理处理器,用于“熄灯”管理
主管连接管理处理器(CMP)
CMP提供了独立于主操作系统的完整带外管理和监控功能。CMP实现了对监控模块、所有模块和Cisco Nexus 7000系列系统的“熄灯”远程监控和管理,而无需单独的终端服务器以及相关的额外复杂性和成本。CMP通过自己的专用处理器、内存、引导闪存和单独的以太网管理端口提供远程控制。CMP可以重置所有系统组件,包括电源;它还可以重置它所连接的主机监控模块,从而允许系统重新启动。
Cisco Nexus 7000 Series Supervisor Module Data Sheet (英文原版参数表)
Ordering Information
Product Name | Part Number |
Cisco Nexus 7000 Supervisor Module, Includes External 8Gb flashCisco Nexus 7000 Supervisor Module, Includes External 8Gb flash Spare | N7K-SUP1N7K-SUP1= |
Cisco Nexus 7000 – Compact Flash Memory – 2 GB (Expansion Flash)Cisco Nexus 7000 – Compact Flash Memory – 2 GB (Expansion Flash) Spare | N7K-CPF-2GB N7K-CPF-2GB= |
Cisco Nexus 7000 – Compact Flash Memory – 8 GB (Log Flash) Spare | N7K-CPF-8GB= |
