N7K-M324FQ-25L=，Cisco Nexus 7000 M3-Series 24-Port 40G Ethernet Module (req. QSFP+ modules)|Cisco Nexus 7000 M3系列24端口40G以太网模块（要求QSFP+模块）

N7K-M324FQ-25L=

Cisco Nexus®7000 M3系列24端口40千兆以太网模块是一个多功能I/O模块，具有全面的功能集，可在每个端口上提供线速性能。该模块提供深度缓冲区和高容量三元内容可寻址存储器（TCAM），使该模块成为构建高密度、低延迟、可扩展数据中心的理想选择。

产品概述

Cisco Nexus 7000系列交换机是Cisco®统一结构解决方案的基础。这些交换机专为满足任务关键型数据中心的要求而设计，可提供卓越的可用性、出色的可扩展性，以及经验证且全面的Cisco NX-OS软件数据中心交换功能集。

作为下一代数据中心交换平台中的第一款，Cisco Nexus 7000系列提供了集成的弹性，并结合了专门针对可用性、可靠性、可扩展性和易管理性而优化的功能。Cisco Nexus 7000系列结构体系结构的扩展速度超过每秒17 TB（Tbps），设计用于支持高密度10、40和100千兆以太网部署。表1总结了该平台中交换机的40千兆以太网端口密度。

表1.Cisco Nexus 7000系列交换机40千兆以太网端口密度

Cisco Nexus 7000 M3系列24端口40千兆以太网模块（图1）是专为Cisco Nexus 7000系列设计的高性能、高密度40千兆网络模块。它在单个Cisco Nexus 7000 18插槽交换机机箱中提供多达384个40千兆以太网端口（2:1超额预订）。该模块每秒可传输7.2亿包（mpps）的分布式第2层和第3层转发，数据吞吐量敢达550Gbps。Cisco Nexus 7000 18插槽交换机配备16个24端口40千兆以太网M3系列模块，可提供敢达11.5 bpps和15.4 Tbps的交换性能。

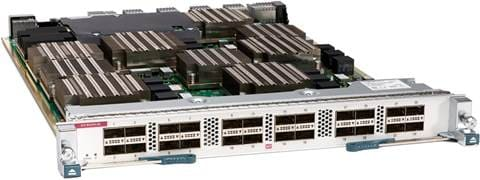

图1.Nexus 7000 M3 24端口40G卡

功能和优点

Cisco Nexus 7000 M3系列模块由经过验证且广泛部署的NX-OS操作系统供电。这些模块集成了广泛的数据中心交换技术，包括行业标准和思科自己的创新，例如：

● 通用分组无线电服务（GPRS）隧道协议（GTP）哈希：此功能使用M3系列模块的高级数据包解析功能，为GTP数据包提供增强的端口信道和等成本多路径（ECMP）负载平衡。

● 虚拟可扩展局域网（VXLAN）：VXLAN使组织能够为虚拟化环境构建高度可扩展的虚拟覆盖网络。它还提供了在不同的第2层域中使用可重复的pod扩展云部署以及跨第3层网络在服务器之间迁移虚拟机所需的架构灵活性和灵活性。

● 高级数据中心互连（DCI）协议：高级协议，如Cisco Overlay Transport Virtualization（OTV）、Locator/ID Separation Protocol（LISP）、多协议标签交换（MPLS）、，虚拟专用局域网服务（VPLS）为客户提供了广泛的技术选择，以透明地互连其数据中心，并将应用程序扩展到地理上分散的数据中心站点。

● 虚拟设备上下文（VDC）：此功能支持将单个物理设备虚拟化为多个逻辑设备。每个配置的逻辑设备都被配置和管理，就像它是一个单独的物理设备一样。

● 卓越的集成硬件安全功能：

◦ 有线速率的MAC安全（MACsec），在所有端口上使用128位和256位加密，支持硬件中的密钥协议（安全关联协议[SAP]和MACsec密钥协议[MKA]）

◦ 所有端口上的安全组标签（SGT）的Cisco TrustSec®技术和访问控制列表（ACL）处理

◦ 控制平面策略（CoPP），保护监控CPU免受过量流量的影响

◦ ACL计数器和日志记录功能，可提供更深入的数据包可见性

◦ IPv4和IPv6流量的第2层到第4层ACL

● 机载结构服务加速器（FSA）：该加速器为分布式结构服务（如双向转发检测（BFD）和Cisco NetFlow）提供了更高的性能和更大的可扩展性。

● Cisco FabricPath：这项技术使组织能够构建弹性、灵活和大规模可扩展的第2层网络。FabricPath通过允许现有的基于生成树的部署连接到FabricPath网络来提供投资保护。

● Cisco Nexus 2000系列结构扩展器：Cisco Nexus 7000 M3系列模块可与Cisco Nexus 2000 Series结构扩展剂一起使用。这些结构扩展器旨在通过显著减少管理点的数量来简化数据中心体系结构和操作。

Cisco Nexus 7000 M3系列24端口40千兆以太网模块提供的这一系列基础和高级功能为正在整合其数据中心并迁移到高密度40千兆以太网络的组织提供了灵活的部署选项和投资保护。

256位AES加密

Cisco Nexus 7000 M3系列24端口40千兆以太网模块支持256位高级加密标准（AES）MACsec加密，可在所有速度下对所有端口进行加密。此加密可用于保护：

● 数据中心上行链路到校园或MPLS核心

● 当使用OTV、虚拟端口信道（vPC）、直接链路等时，DCI链路。

● 数据中心内的vPC和FabricPath链接

高性能结构服务加速服务

Cisco Nexus 7000 M3系列24端口40千兆以太网模块具有板载高性能协处理器：结构服务加速器。FSA通过高速链路直接连接到M3系列片上交换机（SoC）。这种方法使模块能够为分布式结构服务（如BFD和NetFlow）提供更高的性能和更大的可扩展性。

Cisco Nexus 7000 M3-Series 24-Port 40 Gigabit Ethernet Module Data Sheet(英文原版参数表)

   Ordering Information
