N7K-F348XP-25= ,Nexus 7000 F3-Series 48-Port Fiber 1 and 10G Ethernet Module (req. SFP/SFP+ modules)|Nexus 7000 F3系列48端口光纤1和10G以太网模块(需要SFP/SFP+模块)
N7K-F348XP-25=
产品概述
Cisco Nexus®7000 F3系列48端口1和10千兆以太网模块为高密度、低延迟、可扩展数据中心架构的每个端口提供了出色的灵活性和线速性能。
支持Cisco统一结构体系结构
Cisco Nexus 7000系列交换机是Cisco®统一结构的基础,可满足关键任务数据中心的需求。它们提供了卓越的可用性、可扩展性,以及Cisco NX-OS软件经验证的全面功能集。
7000系列交换机是下一代数据中心交换平台中的第一款,提供集成的弹性,并针对可用性、可靠性、可扩展性和易管理性进行了优化。7000系列交换机的结构体系结构可扩展到每秒17 TB(Tbps)以上,并支持高密度10千兆、40千兆以太网和100千兆以太网部署。单个机箱最多支持768个本机10 Gbps端口、192个40 Gbps端口和96个100 Gbps端口。
7000 F3系列模块(图1)是一个低延迟、高性能、高密度1/10千兆以太网模块。它支持所有7000系列交换机,并共享通用系统架构和专用集成电路(ASIC)技术。单个Cisco Nexus 7000 18插槽交换机机箱支持多达768个线速10千兆以太网端口(表1)。

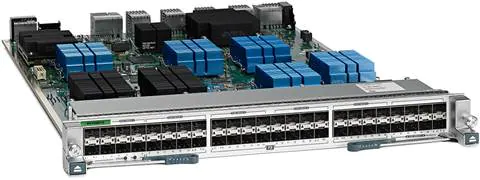

图1.Cisco Nexus 7000 F3系列模块
![N7K-F348XP-25=](https://www.jhj.cn/wp-content/uploads/2022/10/image-67.png)
表1.Cisco Nexus 7000系列交换机10千兆以太网最大端口密度
Cisco Nexus 7000 Series Chassis | Maximum Wire-Rate Port Density |
Cisco Nexus 7000 18-Slot Switch | 768 |
Cisco Nexus 7000 10-Slot Switch | 384 |
Cisco Nexus 7000 9-Slot Switch | 336 |
Cisco Nexus 7000 4-Slot Switch | 96 |
7000 F3系列模块基于Cisco Nexus F3系列片上开关(SoC)ASIC,可提高性能并降低模块的电源和冷却要求。F3系列SoC由灵活的数据包引擎提供支持,使其成为构建公共和私有云环境的优秀解决方案。F3系列模块支持构建第2层和第3层网络所需的所有基本网络协议。它还支持高度虚拟化的环境,包括虚拟覆盖网络和对Cisco虚拟可扩展局域网(VXLAN)和定位器/ID分离协议(LISP)技术的硬件支持。7000 F3系列模块使客户能够通过覆盖传输虚拟化(OTV)、多协议标签交换(MPLS)和虚拟专用局域网服务(VPLS)等协议透明地互连其数据中心。
7000 F3系列模块每秒可传输7.2亿包(mpps)的分布式第2层和第3层转发,数据吞吐量敢达480 Gbps。7000 F3系列模块中的7000 18插槽交换机可提供敢达11.5 bpps和15.4 Tbps的交换性能。
功能和优点
注:N7K-SUP2或N7K-SUP2E需要支持机箱中的F3系列模块。
7000 F3系列模块集成了一系列数据中心交换技术,并将传统结构接口线卡的优点与边缘接口模块的高级路由功能相结合。在数据中心环境迁移到密集的多服务10千兆以太网网络时,它为整合数据中心环境的组织提供了卓越的投资保护。
● 7000 F3系列模块由经过验证且全面的NX-OS功能集提供动力。该模块具有全面的第2层和第3层功能,适用于需要高密度、高性能和连续系统操作的数据中心网络。
● 7000 F3系列模块支持Cisco FabricPath,这是构建弹性、灵活和大规模可扩展的第2层网络的组织的一项宝贵功能。FabricPath通过允许现有的基于生成树的部署连接到FabricPath网络来保护企业的投资。
● 7000 F3系列模块可与Cisco Nexus 2000系列结构扩展器(FEX)结合使用。2000系列结构扩展器大大减少了管理点的数量,从而简化了数据中心体系结构和操作。
● 7000 F3系列模块提供集成的以太网光纤通道(FCoE),以简化网络基础架构。它通过支持将数据中心流量整合到单一、通用、高性能、高可用网络上的统一数据中心结构来帮助降低成本。使用7000 F3系列模块,FCoE可以部署在用于接入层和融合网络核心的控制器级模块化平台中。
● 7000 F3系列模块支持线速VXLAN,提供了扩展云部署所需的架构灵活性,可在不同的第2层域中使用可重复的pod。VXLAN还可以支持跨第3层网络在服务器之间迁移虚拟机。
● 凭借其先进的数据中心互连(DCI)协议,包括Cisco OTV和VPLS,7000 F3系列模块可帮助客户简化跨地理位置分散的数据中心站点的应用程序扩展。
● 7000 F3系列模块支持用于1和10千兆以太网数据中心部署的高性能MPLS。
● 对Cisco LISP的支持允许企业和服务提供商简化多宿路由,并可扩展任何到任何WAN连接,同时支持数据中心虚拟机移动性。
● 虚拟设备上下文(VDC)功能有助于在一个或多个逻辑设备中实现单个物理设备的虚拟化。每个配置的逻辑设备都被配置和管理,就像它是一个单独的物理设备一样。
● 7000 F3系列模块提供卓越的安全性和集成硬件支持,用于:
◦ 可配置控制平面策略(CoPP),保护监控CPU免受过量流量的影响
◦ 访问控制列表(ACL)计数器和日志记录功能,可提供更深入的数据包可见性
◦ IPv4和IPv6流量的第2层至第4层ACL
◦ Cisco TrustSec®技术和安全组标记(SGT)的ACL处理
◦ 端口41至48上的IEEE MAC安全标准(IEEE 802.1AE MACsec)
Cisco Nexus 7000 F3-Series 48-Port 1 and 10 Gigabit Ethernet Module Data Sheet(英文原版参数表)
Ordering Information
Description | Part Number |
Nexus 7000 F3-Series 48-Port Fiber 1 and 10G Ethernet Module (req. SFP/SFP+ modules) | N7K-F348XP-25 N7K-F348XP-25= |
Fibre Channel over Ethernet (FCoE) for Cisco Nexus 7000 F3 Series 48-port 10-Gigabit Ethernet SFP+ module (and spare) | N7K-FCOE-F348XP N7K-FCOE-F348XP= |
