N7K-F248XT-25E=，Nexus 7000 Enhanced F2-Series 48 Port 1 and 10GBASE-T Ethernet Module, RJ45 (and spare)|Nexus 7000增强型F2系列48端口1和10GBASE-T以太网模块，RJ45（和备用）

N7K-F248XT-25E=

产品概述

Cisco Nexus®7000增强型F2系列48端口1和10GBASE-T以太网铜缆模块（在本文档中称为Cisco Nexus 7000 F2e铜缆模块）在每个端口上提供了出色的灵活性和线速性能。该模块支持部署基于IEEE 802.3an标准的高密度、低延迟、可扩展的数据中心架构，最为人所知的是10GBASE-T。

Cisco Nexus 7000系列交换机是Cisco®统一结构的基础。它们是一种模块化数据中心级产品线，专为高度可扩展的万兆以太网而设计。结构体系结构的扩展速度超过每秒15 TB（Tbps），设计用于支持未来的40和100千兆以太网接口。为了满足最关键的网络环境的要求，交换机提供连续的系统操作和虚拟化服务。Cisco Nexus 7000交换机由经过验证的Cisco NX-OS软件操作系统提供支持，具有增强的功能，可提供具有卓越管理性和可维护性的实时系统升级。其创新的统一结构设计旨在支持在单个无损以太网结构上整合IP和存储网络。

10GBASE-T解决方案的优点

用于Cisco Nexus 7000交换机的10GBASE-T解决方案提供了高性能、经济高效的下一代基于RJ-45的服务器连接。基于IEEE 802.3an标准，10GBASE-T是设计下一代数据中心架构的关键技术，具有：

● 通过集成的万兆以太网、更低的电缆成本和灵活的电缆长度降低部署成本

● 通过与现有1千兆以太网网络向后兼容，简化了向10千兆以太网的过渡

● 保留了前几代BASE-T的用户体验和专业知识

● 新的整合使用模型，通过高级I/O虚拟化和统一网络降低总体拥有成本（TCO）

模块功能和优点

Cisco Nexus 7000 F2e铜缆模块（图1）是一种低延迟、高性能、高密度10GBASE-T以太网模块，专为关键任务数据中心网络设计。Cisco Nexus 7000 F2e铜缆模块通过使用Cisco Nexus 7000 18插槽交换机机箱（表1），在单个系统中提供了最高密度的10GBASE-T以太网端口，最高可达768个10GBASE-T以太网端口。

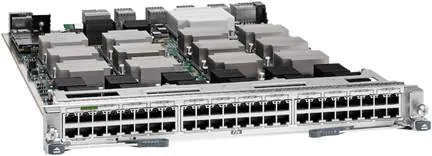

图1.Cisco Nexus 7000 F2e电口模块

   Cisco Nexus 7000 10GBASE-T Maximum Port Density

Cisco Nexus 7000 F2e系列铜缆模块采用片上交换机（SoC）架构构建，其中单个专用集成电路（ASIC）实现所有模块功能，包括入口缓冲、转发查找操作、访问控制列表（ACL）、服务质量（QoS）表、结构接口和虚拟输出队列（VOQ）。每个SoC管理四个前面板接口。这种类型的设计提高了性能，同时降低了模块的电源和冷却要求。

Cisco Nexus 7000 F2e铜缆模块的每个端口还可以以1千兆以太网速度使用，允许IT部门根据其网络的具体需求将其服务器基础迁移到10GBASE-T。Cisco Nexus 7000 F2e铜质模块非常适合行末（EoR）和行中（MoR）设计，具有灵活性、可扩展性和全面的功能集。

Cisco Nexus 7000 F2e铜缆模块为客户提供低10GBASE-T功耗，典型部署场景下每个端口的功耗小于9瓦（W）。通过启用节能以太网功能，进一步提高了模块的电源效率。

IEEE 802.3az工作组开发的一个标准，节能以太网（图2）是一组增强功能，可根据网络需求的变化降低功耗。通过在指定时间内发送低功耗空闲（LPI）指示信号，可以关闭系统中的发射芯片。定期发送LPI以刷新休眠模式。当有数据要传输时，发送正常空闲信号以在发送数据之前唤醒传输系统。数据链路被认为总是可操作的，因为即使当传输路径处于睡眠模式时。

Cisco Nexus 7000 F2-Series Enhanced 48-Port 1 and 10GBASE-T Ethernet Copper Module Data Sheet(英文原版参数表)

   Ordering Information
