N77-M312CQ-26L=，Cisco Nexus 7700 M3-Series 12-Port 100G Ethernet Module (req. QSFP28 modules) |Cisco Nexus 7700 M3-Series 12-Port 100G Ethernet Module (req. QSFP28 modules)

N77-M312CQ-26L=

Cisco Nexus®7700 M3系列100千兆以太网模块是一个多功能I/O模块，具有全面的功能集，可在每个端口上提供线速性能。该模块提供深度缓冲区和高容量三元内容可寻址存储器（TCAM），使该模块成为构建高密度、低延迟、可扩展数据中心的绝佳选择。

概述

Cisco Nexus 7000系列交换机是Cisco®统一结构解决方案的基础。这些交换机专为满足任务关键型数据中心的要求而设计，可提供卓越的可用性、出色的可扩展性，以及经验证且全面的Cisco NX-OS软件数据中心交换功能集。

Cisco Nexus 7700平台支持每秒83兆比特（Tbps）以上，是Cisco Nexus 7000系列模块化交换机的最新扩展。Cisco Nexus 7700平台交换机在操作上与现有的Cisco Nexus 7000系列交换机一致，并且具有类似的系统架构。Cisco Nexus 7700平台交换机采用与Cisco Nexus 7000系列交换机相同的专用集成电路（ASIC）技术设计，并在经过验证的NX-OS版本上运行。表1总结了该平台中交换机的100千兆以太网端口密度。

表1.Cisco Nexus 7700平台交换机100千兆以太网端口密度

Cisco Nexus 7700 M3系列12端口100千兆以太网模块（图1）是专为Cisco Nexus 770平台设计的高性能、高密度100千兆网络模块。它在单个Cisco Nexus 7700 18插槽交换机机箱中提供多达192个线速100千兆以太网端口。该模块每秒可传输18亿包（bpps）的分布式第2层和第3层转发，数据吞吐量敢达1.2 Tbps。Cisco Nexus 7700 18插槽交换机配备16个12端口100千兆以太网M3系列模块，可提供敢达28.8 bpps和38.4 Tbps的交换性能。

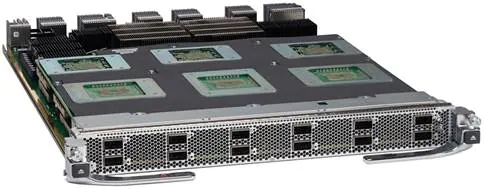

图1.Nexus 7700 M3 12端口100G卡

功能和优点

Cisco Nexus 7000 M3系列模块由经过验证且广泛部署的NX-OS操作系统供电。这些模块集成了广泛的数据中心交换技术，包括行业标准和思科自己的创新，例如：

● 通用分组无线电服务（GPRS）隧道协议（GTP）哈希：此功能使用M3系列模块的高级数据包解析功能，为GTP数据包提供增强的端口信道和等成本多路径（ECMP）负载平衡。

● 虚拟可扩展局域网（VXLAN）：VXLAN使组织能够为虚拟化环境构建高度可扩展的虚拟覆盖网络。它还提供了在不同的第2层域中使用可重复的pod扩展云部署以及跨第3层网络在服务器之间迁移虚拟机所需的架构灵活性和灵活性。

● 高级数据中心互连（DCI）协议：高级协议，如Cisco Overlay Transport Virtualization（OTV）、Locator/ID Separation Protocol（LISP）、多协议标签交换（MPLS）、，虚拟专用局域网服务（VPLS）为客户提供了广泛的技术选择，以透明地互连其数据中心，并将应用程序扩展到地理上分散的数据中心站点。

● 虚拟设备上下文（VDC）：此功能支持将单个物理设备虚拟化为多个逻辑设备。每个配置的逻辑设备都被配置和管理，就像它是一个单独的物理设备一样。

● 卓越的集成硬件安全功能：

◦ 有线速率的MAC安全（MACsec），在所有端口上使用128位和256位加密，支持硬件中的密钥协议（安全关联协议[SAP]和MACsec密钥协议[MKA]）

◦ 所有端口上的安全组标签（SGT）的Cisco TrustSec®技术和访问控制列表（ACL）处理

◦ 控制平面策略（CoPP），保护监控CPU免受过量流量的影响

◦ ACL计数器和日志记录功能，可提供更深入的数据包可见性

◦ IPv4和IPv6流量的第2层到第4层ACL

● 机载结构服务加速器（FSA）：该加速器为分布式结构服务（如双向转发检测（BFD）和Cisco NetFlow）提供了更高的性能和更大的可扩展性。

● Cisco FabricPath：这项技术使组织能够构建弹性、灵活和大规模可扩展的第2层网络。FabricPath通过允许现有的基于生成树的部署连接到FabricPath网络来提供投资保护。

● Cisco Nexus 2000系列结构扩展器：Cisco Nexus 7700 M3系列模块可与Cisco Nexus 2000 Series结构扩展剂一起使用。这些结构扩展器旨在通过显著减少管理点的数量来简化数据中心体系结构和操作。

Cisco Nexus 7700 M3系列12端口100千兆以太网模块上提供的这一系列基础和高级功能为正在整合其数据中心并迁移到100千兆以太网络的组织提供了灵活的部署选项和投资保护。

线速率256位AES加密

Cisco Nexus 7700 M3系列12端口100千兆以太网模块在所有速度下支持所有端口上的有线速率256位高级加密标准（AES）MACsec加密。此加密可用于保护：

● 数据中心上行链路到校园或MPLS核心

● 当使用OTV、虚拟端口信道（vPC）、直接链路等时，DCI链路。

● 数据中心内的vPC和FabricPath链接

高性能结构服务加速服务

Cisco Nexus 7700 M3系列12端口100千兆以太网模块具有板载高性能协处理器：结构服务加速器。FSA通过高速链路直接连接到M3系列片上交换机（SoC）。这种方法使模块能够为分布式结构服务（如BFD和NetFlow）提供更高的性能和更大的可扩展性。

Cisco Nexus 7700 M3-Series 100 Gigabit Ethernet Module Data Sheet (英文原版参数表)

Ordering Information
