N77-F430CQ-36=，Cisco Nexus 7700 F4-Series 30-Port 100G Ethernet Module (req. QSFP+ modules)|Cisco Nexus 7700 F4系列30端口100G以太网模块（要求QSFP+模块）

N77-F430CQ-36=

产品概述

Cisco Nexus®7700 F4系列30端口100千兆以太网模块（本文档中称为Cisco Nexus 7700 F3系列模块）在每个端口上提供了出色的功能灵活性和线速性能。该模块可部署高密度、低延迟、可扩展的数据中心架构。Cisco Nexus 7700 F4系列30端口100千兆以太网模块可灵活地将每个端口与100或40千兆以太网链路一起使用。每个端口还提供了使用多达四个万兆以太网链路的灵活性。

Cisco Nexus 7700交换机是Cisco Nexus 7000系列模块化交换机的扩展。Cisco Nexus 7700交换机的总交换容量超过83兆比特/秒（Tbps），可提供业界最高容量的10、40和100千兆以太网端口，最多可提供768个本机10 Gbps端口、480个40 Gbps端口或480个100 Gbps端口。此高系统容量旨在满足最大云环境的可扩展性要求。

Cisco Nexus 7700平台交换机与现有的Cisco Nexus 7000系列交换机在操作和功能上保持一致，采用了通用的系统架构、相同的专用集成电路（ASIC）技术以及经过验证的相同Cisco NX-OS软件版本。

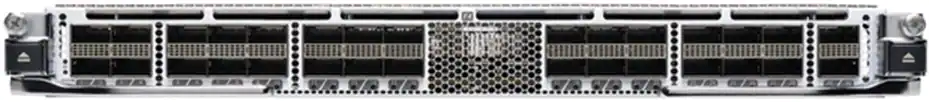

Cisco Nexus 7700 F4系列模块（图1）是一款低延迟、高性能、高密度的千兆以太网模块，专为关键任务数据中心网络设计。该模块每秒可传输14.4亿个数据包（bpps）的分布式第2层和第3层转发，数据吞吐量高达3Tbps。Cisco Nexus 7700 18插槽交换机完全配备Cisco Nexus 7700F4系列模块，可支持多达480个线速100千兆以太网端口（表1），并提供近90 Tbps的交换性能。

Cisco Nexus 7700平台100千兆以太网最大端口密度

Cisco Nexus 7700 F4系列模块基于Cisco Nexus F4系列片上交换机（SoC）ASIC。这种类型的设计提高了性能，减少了延迟，同时降低了模块的电源和冷却要求。Cisco Nexus F4系列SoC是一款创新的Cisco®ASIC，由灵活的数据包引擎提供支持，这使得它非常适合为公共和私有云环境构建网络基础设施。Cisco Nexus F4系列引擎支持构建第2层和第3层网络所需的所有基础网络协议。它还为Cisco虚拟可扩展局域网（VXLAN）和定位器/标识分离协议（LISP）提供硬件支持，这使得能够构建可扩展的虚拟覆盖网络。

Cisco Nexus 7700 F4系列模块使客户能够通过覆盖传输虚拟化（OTV）、多协议标签交换（MPLS）和虚拟专用局域网服务（VPLS）等协议透明地互连其数据中心。

功能和优点

● Cisco Nexus 7700 F4系列模块由经过验证并广泛部署的Cisco NX-OS软件提供动力。Cisco Nexus 7700 F4系列模块集成了广泛的数据中心交换技术，包括行业标准和Cisco自己的创新，例如：

● GPRS（通用分组无线服务）隧道协议（GTP）哈希：此功能利用F4系列模块的高级分组解析功能，为GTP分组提供增强的端口信道和等成本多路径（ECMP）负载平衡。

● 虚拟可扩展局域网（VXLAN）：VXLAN使组织能够为虚拟化环境构建高度可扩展的虚拟覆盖网络。它还提供了在不同的第2层域中使用可重复的pod扩展云部署以及跨第3层网络在服务器之间迁移虚拟机所需的架构灵活性和灵活性。

● 高级数据中心互连（DCI）协议：高级协议，如覆盖传输虚拟化（OTV）、定位器/标识分离协议（LISP）、多协议标签交换（MPLS）、，和虚拟专用局域网服务（VPLS）为客户提供了广泛的技术选择，以透明地互连其数据中心，并将应用程序扩展到地理位置分散的数据中心站点。

● 虚拟设备上下文（VDC）：此功能支持将单个物理设备虚拟化为多个逻辑设备。每个配置的逻辑设备都被配置和管理，就像它是一个单独的物理设备一样。

● 卓越的集成硬件安全功能：

◦ 控制平面管理（CoPP），保护监管者CPU免受过多流量的影响

◦ 访问控制列表（ACL）计数器和日志记录功能，提供更深入的数据包可见性

◦ IPv4和IPv6流量的第2层到第4层ACL

● 机载结构服务加速器（FSA）：该加速器为分布式结构服务（如双向转发检测（BFD）和Cisco NetFlow）提供了更高的性能和更大的可扩展性。

● Cisco FabricPath：这项技术使组织能够构建弹性、灵活和大规模可扩展的第2层网络。FabricPath通过允许现有的基于生成树的部署连接到FabricPath网络来提供投资保护。

● Cisco Nexus 2000系列结构扩展器：Cisco Nexus 7700 F4系列模块可与Cisco Nexus 2000 Series结构扩展剂一起使用。这些结构扩展器旨在通过显著减少管理点的数量来简化数据中心体系结构和操作。

● 端口分接能力：此功能允许模块上的100千兆以太网端口分为4个逻辑和独立的万兆以太网端口。任何未配置为转接的端口都可用于建立100或40千兆以太网链路。在每个端口上独立于任何其他端口配置疏导模式而无需重新加载模块的能力增强了操作的简单性。需要铜缆或光纤分支组件来实现10千兆以太网通道的物理分离。在Cisco Nexus 7700 F4系列30端口100千兆以太网模块中，您可以从可用的30个端口中分离出20个端口。以下端口不支持转接：3、6、9、12、15、18、21、24、27和30。

● 端口速度灵活性：Cisco Nexus 7700 F4系列模块中的每个端口都可以以100或40千兆以太网速度使用。

Cisco Nexus 7700 F4-Series 30-Port 100-Gigabit Ethernet Module Data Sheet (英文原版参数表)

Ordering information
