N77-F348XP-23=，Nexus 7700 F3-Series 48-Port Fiber 1 and 10G Ethernet Module (req. SFP/SFP+ modules)|Nexus 7700 F3系列48端口光纤1和10G以太网模块（需要SFP/SFP+模块）
N77-F348XP-23=
产品概述
Cisco Nexus®7700 F3系列48端口光纤1和10千兆以太网模块（本文档中称为7700 F4系列模块）在每个端口上提供了线速性能。因此，企业可以使用它部署高密度、低延迟、可扩展的架构，为关键任务数据中心供电。
支持Cisco统一结构体系结构
Cisco Nexus 7000系列交换机是Cisco®统一结构解决方案的基础。这些交换机提供卓越的可用性和可扩展性，并运行经验证的全面的Cisco NX-OS软件数据中心交换功能集。Cisco Nexus 7700平台是7000系列模块化交换机的最新扩展。7700平台的总交换容量超过83兆比特/秒（Tbps），可提供业界最高容量的10、40和100千兆以太网端口，最多可提供768个本机10 Gbps端口、384个40 Gbps端口和192个100 Gbps端口。此高系统容量旨在满足最大云环境的可扩展性要求。
7700平台的操作和功能与现有7000系列交换机一致。这两个平台使用相同的系统架构、相同的专用集成电路（ASIC）技术和相同的经验证的NX-OS版本。

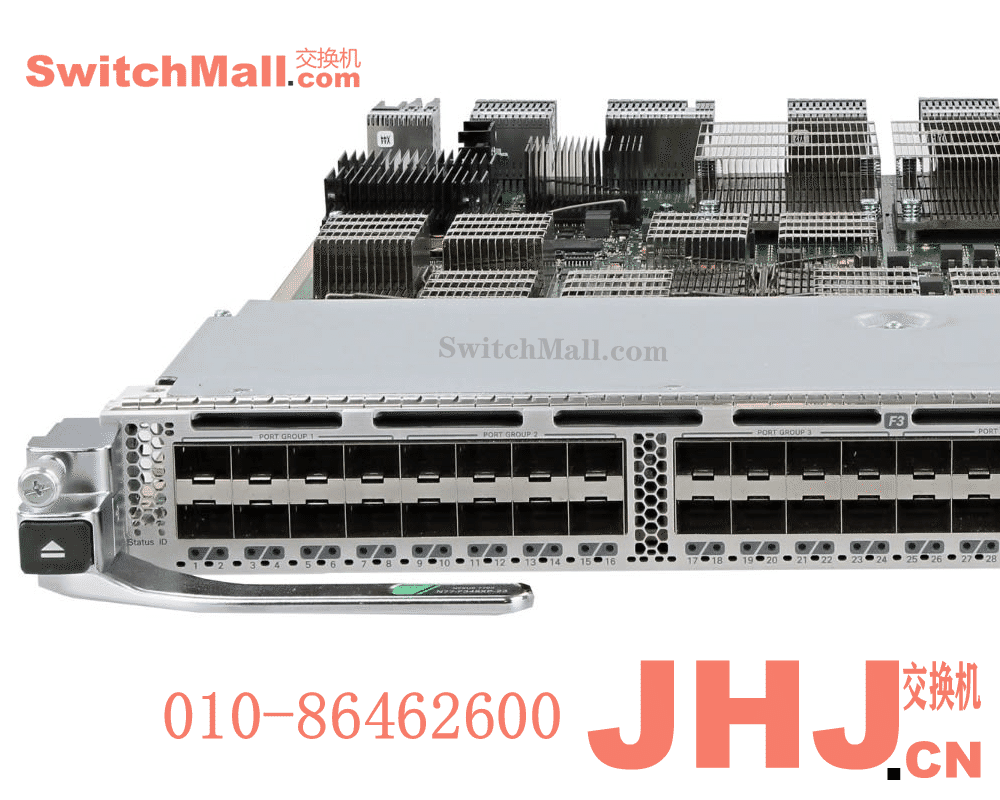

7700 F3系列模块（图1）是专为7700平台设计的低延迟、高性能、高密度1和10千兆以太网模块。它在单个Cisco Nexus 7700 18插槽交换机机箱中提供多达768个线速10千兆以太网端口（表1）。
Cisco Nexus 7700平台交换机10千兆以太网最大端口密度
| Cisco Nexus 7700 Chassis | Maximum Wire-Rate Port Density |
| Cisco Nexus 7700 18-Slot Switch | 768 |
| Cisco Nexus 7700 10-Slot Switch | 384 |
| Cisco Nexus 7700 6-Slot Switch | 192 |
| Cisco Nexus 7700 2-Slot Switch | 48 |
功能和优点
7700 F3系列模块集成了广泛的数据中心交换技术，包括行业标准和思科自己的创新。它结合了经典结构接口线卡的优点和边缘接口模块的高级路由功能。通过此集成，该模块为整合其数据中心环境、同时迁移到密集、多服务的万兆以太网的组织提供了卓越的投资保护。
● 7700 F3系列模块由经验证且全面的NX-OS功能集提供动力。这套极其全面的第2层和第3层功能使该模块非常适合数据中心网络，在数据中心网络中，密度、性能和连续系统操作至关重要。
● 7700 F3系列模块是Cisco FabricPath的关键启用程序。使用FabricPath，组织可以构建具有弹性、灵活且在需要时可大规模扩展的第2层网络。FabricPath通过允许现有的基于生成树的部署连接到FabricPath网络来保护企业的投资。
● 7700 F3系列模块可与Cisco Nexus 2000系列结构扩展器（FEX）结合使用。2000系列旨在通过显著减少管理点的数量来简化数据中心体系结构和操作。
● 7700 F3系列模块提供了集成的以太网光纤通道（FCoE），通过部署统一的数据中心结构将数据中心流量整合到单一、通用、高性能、高可用的网络上，大大简化了网络基础架构并降低了成本。使用7700 F3系列模块，FCoE可以部署在用于接入层和融合网络核心的控制器级模块化平台中。
● 7700 F3系列模块支持有线速率VXLAN，提供了扩展云部署所需的架构灵活性，可在不同的第2层域中使用可重复的pod。VXLAN还可以支持跨第3层网络在服务器之间迁移虚拟机。
● 支持先进的数据中心互连（DCI）协议，如Cisco OTV和VPLS，使该模块非常适合帮助客户简化跨地理位置分散的数据中心站点的应用程序扩展。
● 7700 F3系列模块支持用于万兆以太网数据中心部署的高性能MPLS。
● 对Cisco LISP的支持使企业和服务提供商能够简化多址路由，并在支持数据中心虚拟机移动性的同时促进可扩展的任意到任意WAN连接。
● 虚拟设备上下文（VDC）功能有助于在一个或多个逻辑设备中实现单个物理设备的虚拟化。每个配置的逻辑设备都被配置和管理，就像它是一个单独的物理设备一样。
● 7700 F3系列模块通过集成的硬件支持提供了卓越的安全性：
◦ 可配置控制平面策略（CoPP），保护监控CPU免受过量流量的影响
◦ 访问控制列表（ACL）计数器和日志记录功能，可提供更深入的数据包可见性
◦ IPv4和IPv6流量的第2层至第4层ACL
◦ Cisco TrustSec®技术，包括线路速率数据保密性、数据完整性和安全组标签（SGT）的ACL处理；端口子集支持符合IEEE MAC安全标准（IEEE 802.1AE MACsec）的数据保密性和完整性：更具体地说，模块上的端口41至48（最右边的八个端口）支持使用128位密钥的高级加密标准（AES）密码
注：F3系列模块上的TrustSec SGT：F3 Series I/O模块需要一个dot1q标头，以便正确处理和传输SGT标记的数据包。对于第2层交换机端口，使用中继接口而不是接入VLAN。第3层接口应配置为L3子接口，以迫使dot1q通过L3互连。
注：本文档描述了F3系列模块硬件的功能。请咨询您的Cisco代表以确认启用这些功能所需的适当NX-OS版本。
Cisco Nexus 7700 F3-Series 48-Port Fiber 1 and 10 Gigabit Ethernet Module Data Sheet (英文原版参数表)
