N77-F312CK-26=，Nexus 7700 F3-Series 12-Port 100G Ethernet Module (req. CPAK modules)|Nexus 7700 F3系列12端口100G以太网模块（需要CPAK模块）

N77-F312CK-26=

产品概述

Cisco Nexus®7700 F3系列12端口100千兆以太网模块（在本文档中称为Cisco Nexus 7700 F3-Series模块）在每个端口上提供了出色的功能灵活性和线速性能。该模块支持部署高密度、低延迟、可扩展的数据中心架构。

支持Cisco的统一结构体系结构

Cisco Nexus 7000系列交换机是Cisco®统一结构解决方案的基础。这些交换机专为满足任务关键型数据中心的要求而设计，可提供卓越的可用性、出色的可扩展性，以及经验证且全面的Cisco NX-OS软件数据中心交换功能集。

Cisco Nexus 7700平台是Cisco Nexus 7000系列模块化交换机的最新扩展。Cisco Nexus 7700平台的总交换容量超过83 TB/秒（Tbps），可提供业界最高容量的10、40和100千兆以太网端口，最多可提供768个本机10 Gbps端口、384个40 Gbps端口和192个100 Gbps端口。此高系统容量旨在满足最大云环境的可扩展性要求。

Cisco Nexus 7700平台交换机使用通用系统架构、相同的专用集成电路（ASIC）技术和相同的经验证的Cisco NX-OS软件版本，与现有Cisco Nexus 7000系列交换机在操作和功能上保持一致。

Cisco Nexus 7700 F3系列模块（图1）是一种低延迟、高性能、高密度的100千兆以太网模块，专为关键任务数据中心网络设计。该模块每秒可传输18亿包（bpps）的分布式第2层和第3层转发，数据吞吐量敢达1.2 Tbps。使用Cisco Nexus 7700 F3‑系列模块完全填充的Cisco Nexus 770 18插槽交换机可支持多达192个线速100千兆以太网端口（表1），并提供敢达28.8 bpps和38.4 Tbps的交换性能。

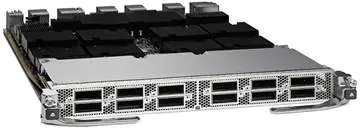

图1.Cisco Nexus 7700 F3系列模块

 Cisco Nexus 7700 Platform 100 Gigabit Ethernet Maximum Port Density

Cisco Nexus 7700 F3系列模块基于Cisco Nexus F3系列片上交换机（SoC）ASIC。这种类型的设计提高了性能，同时降低了模块的电源和冷却要求。Cisco Nexus F3系列SoC是一款创新的Cisco ASIC，由灵活的数据包引擎提供支持，这使得它非常适合为公共和私有云环境构建网络基础设施。Cisco Nexus F3‑系列引擎支持构建第2层和第3层网络所需的所有基础网络协议。它还为Cisco虚拟可扩展局域网（VXLAN）和定位器/ID分离协议（LISP）提供硬件支持，从而能够构建可扩展的虚拟覆盖网络。Cisco Nexus 7700 F3系列模块使客户能够通过覆盖传输虚拟化（OTV）、多协议标签交换（MPLS）和虚拟专用局域网服务（VPLS）等协议透明地互连其数据中心。

功能和优点

Cisco Nexus 7700 F3系列模块由经过验证的Cisco NX-OS软件提供动力，该软件提供了一整套Cisco数据中心创新以及传统的第2层和第3层功能，使该模块成为高密度、高性能和强健数据中心网络的绝佳选择。

● Cisco Nexus 7700 F3系列模块支持Cisco FabricPath。使用Cisco FabricPath，组织可以构建弹性、灵活和大规模可扩展的第2层网络。Cisco FabricPath还通过允许现有的基于生成树的网络连接到Cisco FabricPath网络来提供投资保护。

● Cisco Nexus 7700 F3系列模块可与Cisco Nexus 2000系列结构扩展器（FEX）结合使用。Cisco Nexus 2000系列结构扩展器旨在通过显著减少管理点数量来简化数据中心架构和操作。

● Cisco Nexus 7700 F3系列模块提供集成的以太网光纤通道（FCoE），通过部署统一的数据中心结构将数据中心流量整合到一个通用、高性能、高可用的网络上，大大简化了网络基础设施并降低了成本。使用Cisco Nexus 7700 F3系列模块，FCoE可以部署在用于接入层和融合网络核心的控制器级模块化平台中。

● Cisco Nexus 7700 F3系列模块支持线速VXLAN，提供了扩展云部署所需的架构灵活性，可在不同的第2层域中使用可重复的Pod。VXLAN还可以支持跨第3层网络在服务器之间迁移虚拟机。

● 对高级数据中心互连（DCI）协议（如Cisco OTV和VPLS）的支持使该模块非常适合帮助客户简化跨地理位置分散的数据中心站点的应用程序扩展。

● Cisco Nexus 7700 F3系列模块支持用于100千兆以太网数据中心部署的高性能MPLS。

● Cisco Nexus 7700 F3系列模块支持Cisco LISP，它允许企业和服务提供商简化多址路由，提供可扩展的任意WAN连接，并支持数据中心虚拟机移动性。

● 虚拟设备上下文（VDC）功能有助于将单个物理设备虚拟化为两个或多个逻辑设备。每个配置的逻辑设备都被配置和管理，就像它是一个单独的物理设备一样。

● Cisco Nexus 7700 F3系列模块通过集成的硬件支持提供了卓越的安全性：

◦ 可配置控制平面策略（CoPP），保护监控CPU免受过量流量的影响

◦ 访问控制列表（ACL）计数器和日志记录功能，可提供更深入的数据包可见性

◦ IPv4和IPv6流量的第2层至第4层ACL

◦ Cisco TrustSec®技术和安全组标记（SGT）的ACL处理

Cisco Nexus 7700 F3-Series 12-Port 100 Gigabit Ethernet Module Data Sheet Data Sheet(英文原版参数表)

 Ordering Information
